初學者快速判斷并查找出LED顯示屏故障的方法

發布時間：2023-06-15 10:03:24 作者：恒彩光電

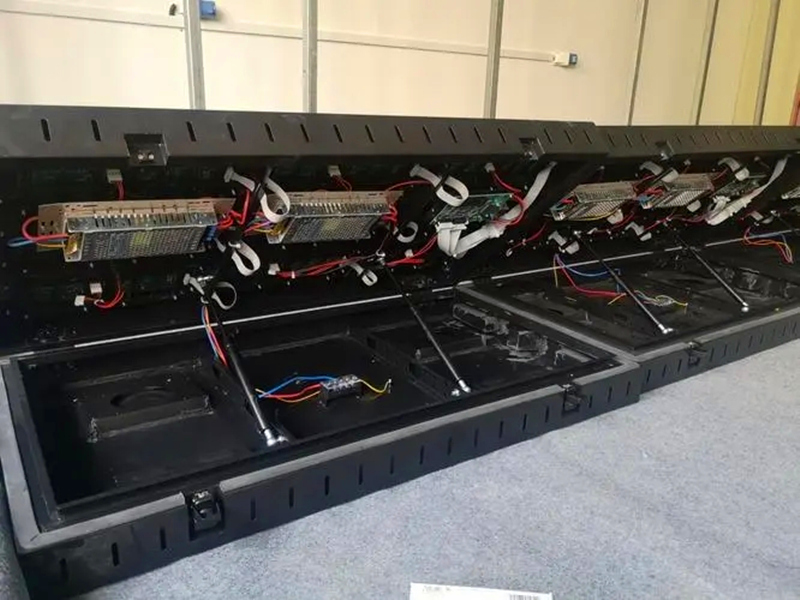

LED顯示屏故障分析對于初學者來說直接、有效的方法就是排除法，LED顯示屏主要由三大硬件部分組成：控制卡、單元板、開關電源。

1、我們判斷控制卡是不是好的，要先確認控制卡接通開關電源并正常供電，觀察控制卡指示燈是否點亮，如果不亮看下檢查是否有5V供電，顯示屏是不是能顯示內容，只要能顯示內容，說明控制卡顯示內容功能是好的；然后使用控制卡軟件查找一下該控制卡，如果軟件能查找的到對應控制卡，說明控制卡發送內容的功能良好，如果查找不到對應控制卡，需要檢查通訊線有沒有接好（特別注意網線水晶頭是否有線路松動），如果通訊線接好了，就可能是控制卡有問題了。只要控制卡這兩項功能良好，控制卡就是好的，反之就要更換控制卡。

2、我們要判斷開關電源有沒有損壞，如果電源壞了，它會直接引起同一開關電源供電的幾塊模組同時不亮或顯示不正常，因為一個電源是同時給好幾塊LED模組供電，也就是顯示屏如果是在同一個小區域的幾塊板不顯示或顯示不正常，就應該考慮是不是電源壞了，如果是5V供電顯示屏模組，檢測方法是拿萬用表的直流電壓檔測量開關電源的輸出電壓是否在4.9~5.5V之間。如果測試電壓不在該范圍內就是開關電源供電不正常，需要更換開關電源。

3、我們要判斷單元板是不是好的，LED全彩顯示屏信號是從一個單元板的輸出排針傳送信號到另一個模組，所以一塊模組有問題，會引起它后面的整排不亮或顯示異常，當發現顯示屏一排模組顯示有問題時，我們應該把這一排起始不正常的那快模組換掉，或者用長排線將這塊模組跳過去，再看后面的模組是否顯示正常。如果跳過第一塊顯示不正常模組后，其它模組顯示正常，則是該模組壞了，直接換掉該模組即可。
