恒彩光電COB顯示屏27寸小間距系列產品介紹說明（四）

發布時間：2022-07-08 13:33:51 作者：恒彩光電

Mini直顯COB 27吋產品小間距顯示屏墨鏡112系列產品介紹（四）：

COB顯示屏工程安裝示意說明

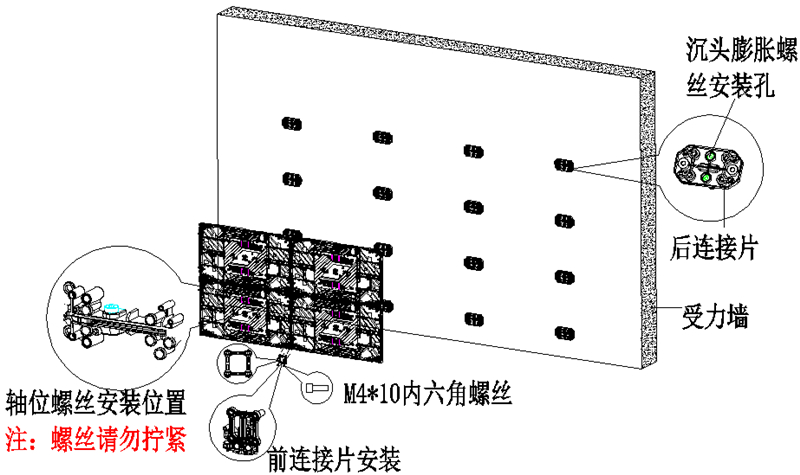

1、COB前面板安裝說明：

A、箱體固定：先將后連接片固定在受力墻上，后將箱體固定在連接片上；
B、箱體拼裝：先安裝軸位螺絲（先勿擰緊），再安裝前連接片；

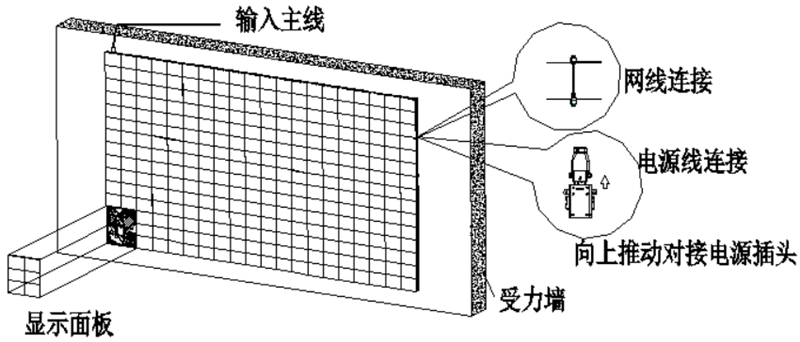

C、線材連接：擰緊所有螺絲，連接電源線及網線；
D、面板裝配：采用真空吸盤維護工具將面板裝配在箱體上

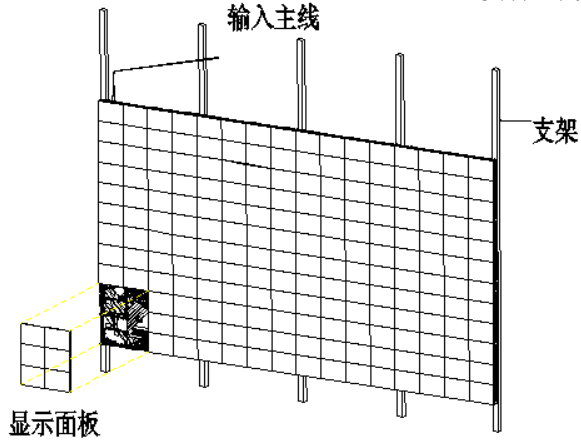

2、后面板安裝示意圖：

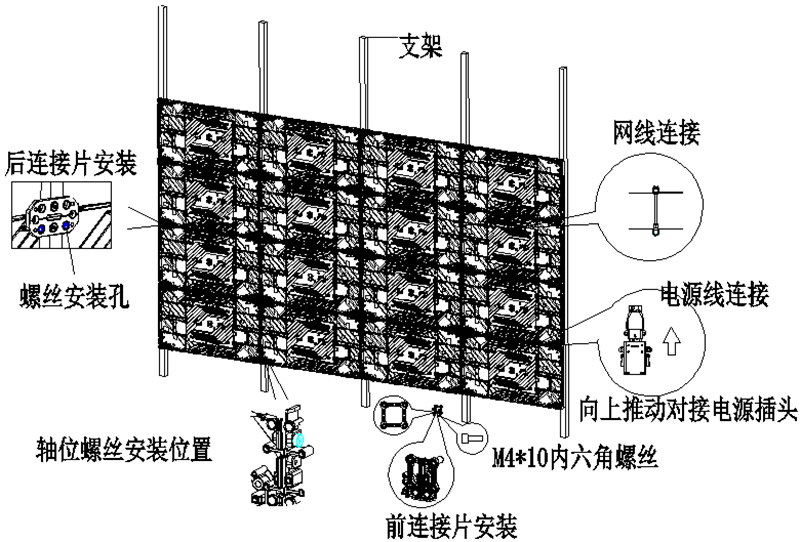

A、箱體固定：先用后連接片將箱體固定在支架上；
B、箱體拼裝：先安裝軸位螺絲（先勿擰緊），再安裝前連接片；
C、其他步驟可參考前安裝方式所述。

說明：上述安裝說明僅供參考，詳細安裝步驟需根據安裝環境調整

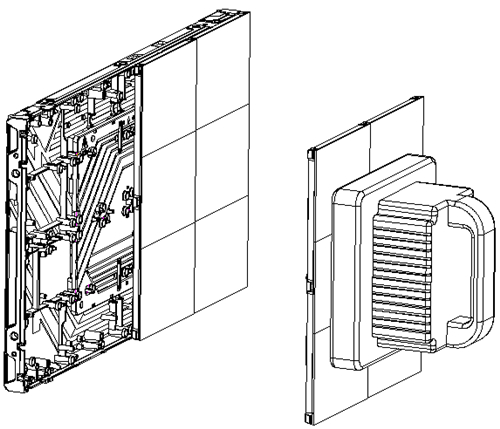

3、COB顯示屏面板維護工具：Q-01-PLUS真空吸盤 220X220mm（吸附力390N）。
