恒彩光電COB顯示屏27寸小間距系列產品介紹說明（二）

發布時間：2022-07-08 11:11:28 作者：恒彩光電

Mini直顯COB 27吋產品小間距顯示屏墨鏡112系列產品介紹（二）：
二、COB顯示屏燈板：

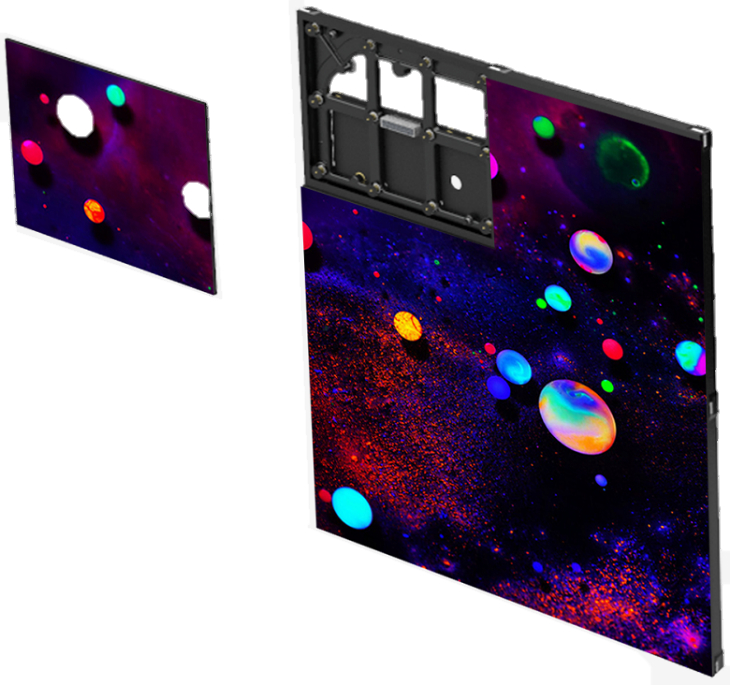

1、COB顯示屏燈板外觀：
COB燈板外觀

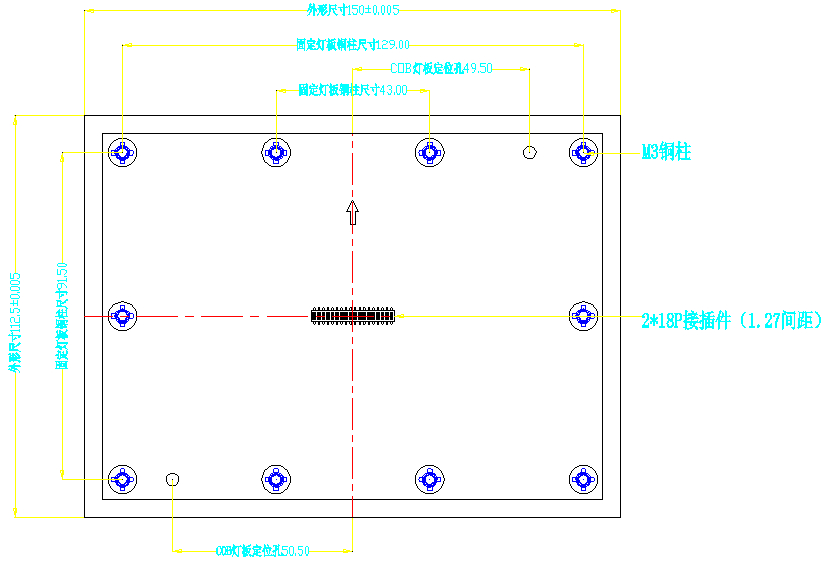

2、COB顯示屏燈板尺寸圖（150*112.5mm）

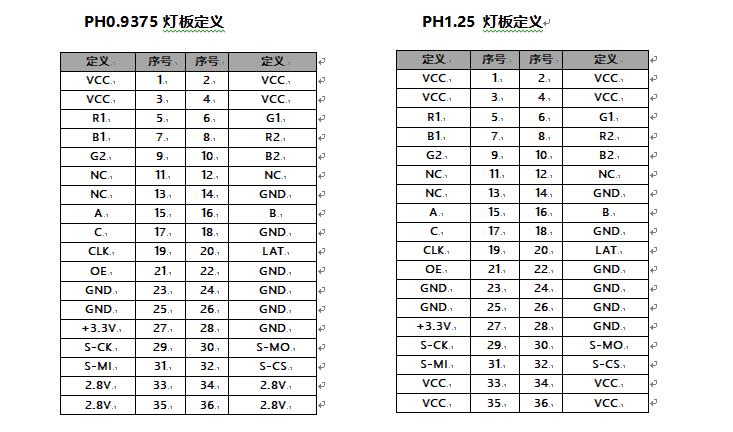

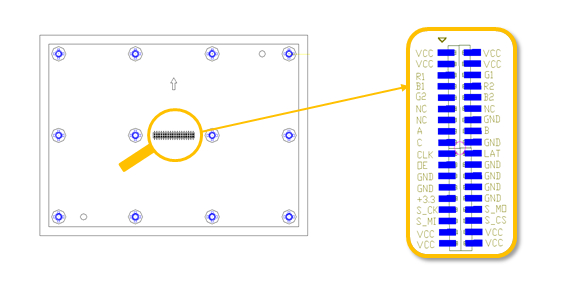

3、COB顯示屏接口定義（排母2*18PIN 1.27mm間距）

三、COB顯示屏單元組裝示意圖

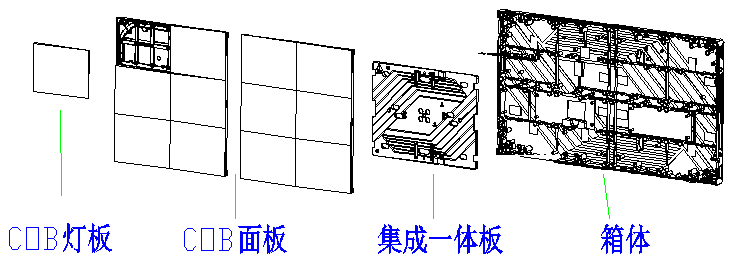

1、標準顯示單元組裝：1個單元：2個面板（12個燈板）+一體板+壓鑄箱體。

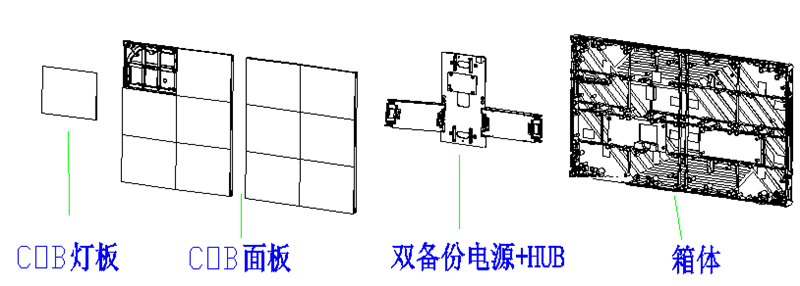

2、雙電源、雙卡備份顯示單元（需定制）：2個面板（12個燈板）+備份電源+HUB+壓鑄箱體

注：VMTC提供燈板/面板/單元箱體，客戶也可自行設計箱體外觀

未完待續.........
點擊查看：COB小間距顯示屏墨鏡112系列產品
