恒彩光電COB顯示屏27寸小間距系列產品介紹說明（一）

發布時間：2022-07-08 10:31:19   作者：恒彩光電

Mini直顯COB 27吋產品小間距顯示屏墨鏡112系列產品介紹（一）：
一、COB面板：
1、面板整體外觀圖：

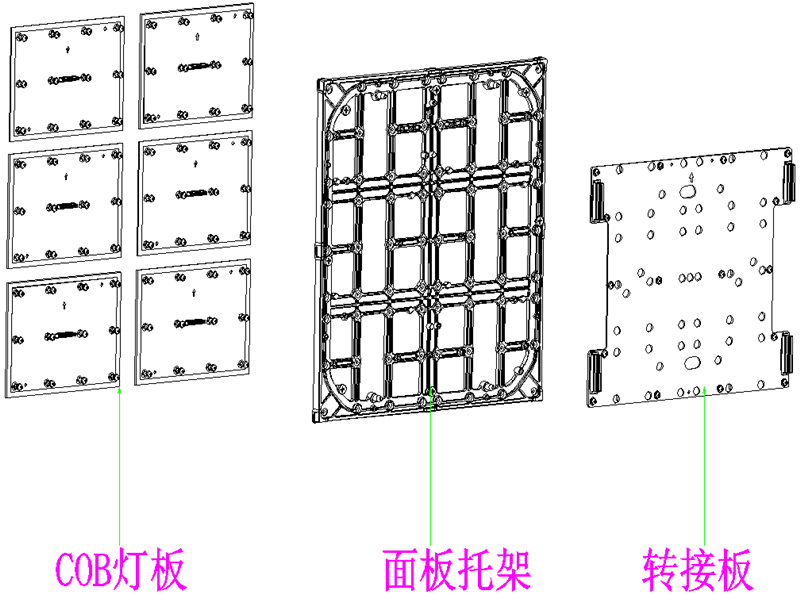

2、面板分解示意圖：
COB顯示屏面板

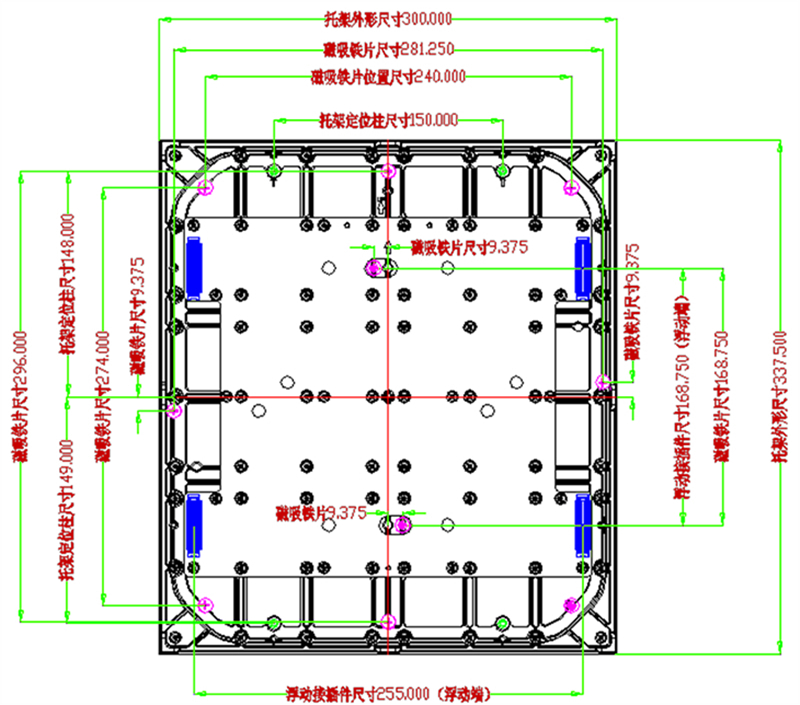

3、COB面板尺寸圖：
COB面板尺寸圖

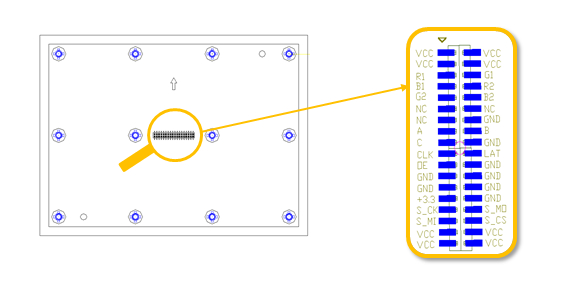

4、COB顯示屏轉接板接口定義（浮動連接器2*40PIN 0.8mm）


COB顯示屏轉接板接口定義（2*40PIN）

定義 序號 序號 定義
VCC 1 2 VCC
VCC 3 4 VCC
VCC 5 6 VCC
VCC 7 8 VCC
GND 9 10 GND
GND 11 12 GND
GND 13 14 GND
GND 15 16 GND
R1 17 18 R2
G1 19 20 G2
B1 21 22 B2
R3 23 24 R4
G3 25 26 G4
B3 27 28 B4
GND 29 30 GND
R5 31 32 R6
G5 33 34 G6
B5 35 36 B6
R7 37 38 R8
G7 39 40 G8
B7 41 42 B8
GND 43 44 GND
A 45 46 B
C 47 48 R9
G9 49 50 LAT
B9 51 52 GND
CLK 53 54 OE
GND 55 56 GND
S-CK 57 58 S-CS3
S-CS1 59 60 S-CS2
S-MO 61 62 S-MI3
S-MI1 63 64 S-MI2
GND 65 66 GND
GND 67 68 GND
GND 69 70 GND
GND 71 72 GND
VCC 73 74 VCC
VCC 75 76 VCC
VCC 77 78 VCC
VCC 79 80 VCC














































未完待續.........
點擊查看：COB小間距顯示屏墨鏡112系列產品
