COB顯示屏新產品成熟上市將成為顯示屏一大技術突破

發布時間：2022-07-08 10:10:38 作者：恒彩光電

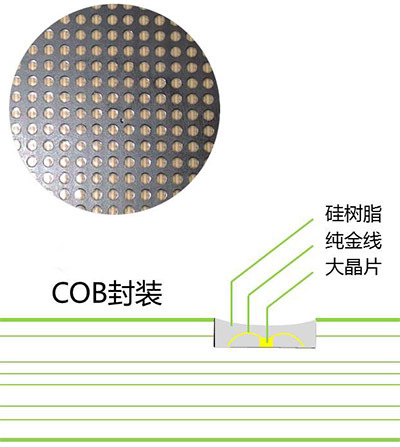

COB顯示屏封裝技術：

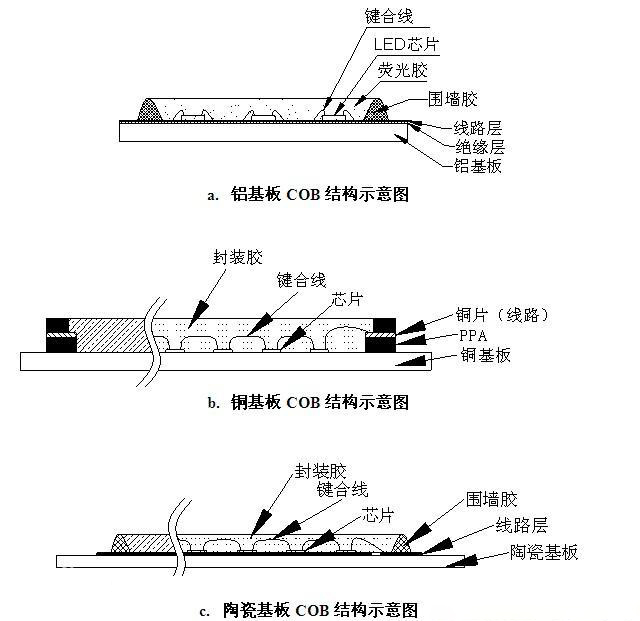

COB封裝全稱板上芯片封裝（Chips on Board,COB），它是將發光芯片用導電或非導電膠粘附集成在PCB基板上，然后進行引線鍵合實現其電氣連接的LED封裝技術，是為了解決LED散熱問題的一種技術。和傳統的SMD表貼式封裝不同，它是將發光芯片集成在PCB板中，而非一顆顆焊接于PCB。COB封裝有效提升了LED顯示屏的發光光色，降低風險，降低成本。

COB顯示屏與SMD封裝優勢對比：
1、工藝成本：COB剔除了支架概念，無電鍍、無回流焊、無貼片，工序減少1/3。在固晶、焊線流程上和SMD效率相當，但在點膠、分離、分光和包裝上，COB封裝的效率要高出很多。傳統SMD封裝的人工、制造費用大概占物料成本的15%，COB則只占10%，造價成本較之SMD全彩減少5%。
2、光學電性：COB全彩在顏色方面一致性好，視角大，光斑均勻，亮度較高，混色效果好等這一些是SMD全彩及點陣全彩無法超越的特點和優勢。

3、可靠性：COB封裝技術的工藝制程比SMD更少，系統熱阻更低，散熱性能更好，大幅提高了LED的壽命，基座PCB板面積大，晶片不易結溫，光衰較好，產品品質較為穩定。SMD不是跟PCB板直接接觸，以至散熱面積較小，直接導致其散熱性能較差，導致晶片結溫上升，致使光衰較大成為SMD全彩技術發展的瓶頸。
4、防水防潮：COB因采用板上點膠成透鏡的封裝方式，因此在應用于戶外時，在防水防潮及防紫外線方面表現較好，而SMD一般采用的是PPA材質的支架，在防水和防潮及防紫外線方面較差，而防水和防潮方面的問題不解決好，就很容易出現失效、暗亮、快速衰減等品質問題。

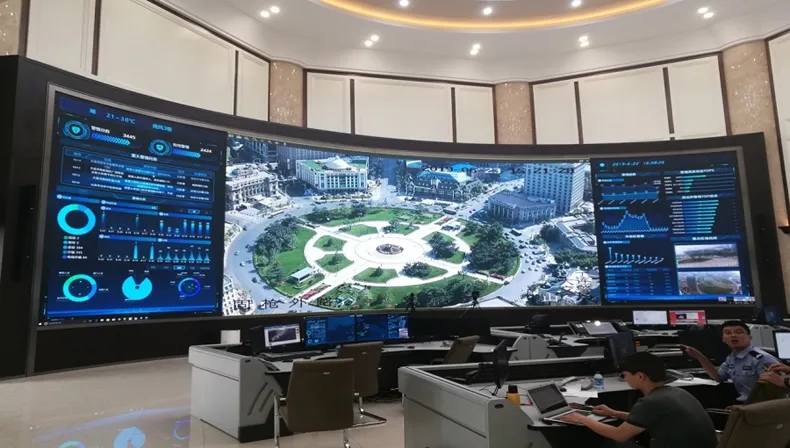

恒彩光電COB顯示屏?xí)h屏：

COB P0.9375小間距顯示屏產品特點 ：
1、像素高、畫質細膩逼真、色彩純厚
2、平整度好，畫面均勻一致，賞心悅目
3、高灰度，演播廳視頻效果
4、加強型設計不易變形
5、大視角成像顯示技術，滿足大范圍角度觀看無偏色
6、防塵防潮阻燃設計、穩定可靠、使用壽命長
7、采用壓鑄超薄超輕*的碳素鋼結構制作，外形美觀，拆卸安裝簡便易行。

COB P0.9375小間距顯示屏技術參數

點間距	P0.9375
COB燈板尺寸	150*112.5mm
COB燈板分辨率	160*120
燈板表面工藝	啞光霧面
面板尺寸	300337.5（23燈板）
面板分辨率	320*360
面板重量	1.4kg/pcs
壓鑄箱體尺寸	600337.526mm
顯示單元尺寸	27吋（600337.539mm）
單元重量	5.6kg/箱
單元分辨率	640*360
每平方像素	1137777點
電路方案	共陰
Falsh矯正存儲	有
白平衡亮度	標準600nit /HDR 1000nit（需定制）
刷新率	1920~3000Hz
對比度	20000：1
色溫	9300K±200K（標準）/6500K、12000K 可選
可視角	160°
顯示單元輸入電壓	AC 100~240V 50/60Hz
燈板工作電壓	DC 2.8V/3.8V
最大功率（白平衡）	600nit：61W/箱; 305W/平方
維護方式	前維護
IP防護等級	IP54（表面可凈水清潔）
工作溫濕度范圍	﹣10℃-+40℃/10%RH-90%RH
存儲溫濕度范圍	﹣40℃-+60℃/10%RH-90%RH
認證	3C、EMC CLASS-A、CE、ROHS、節能
